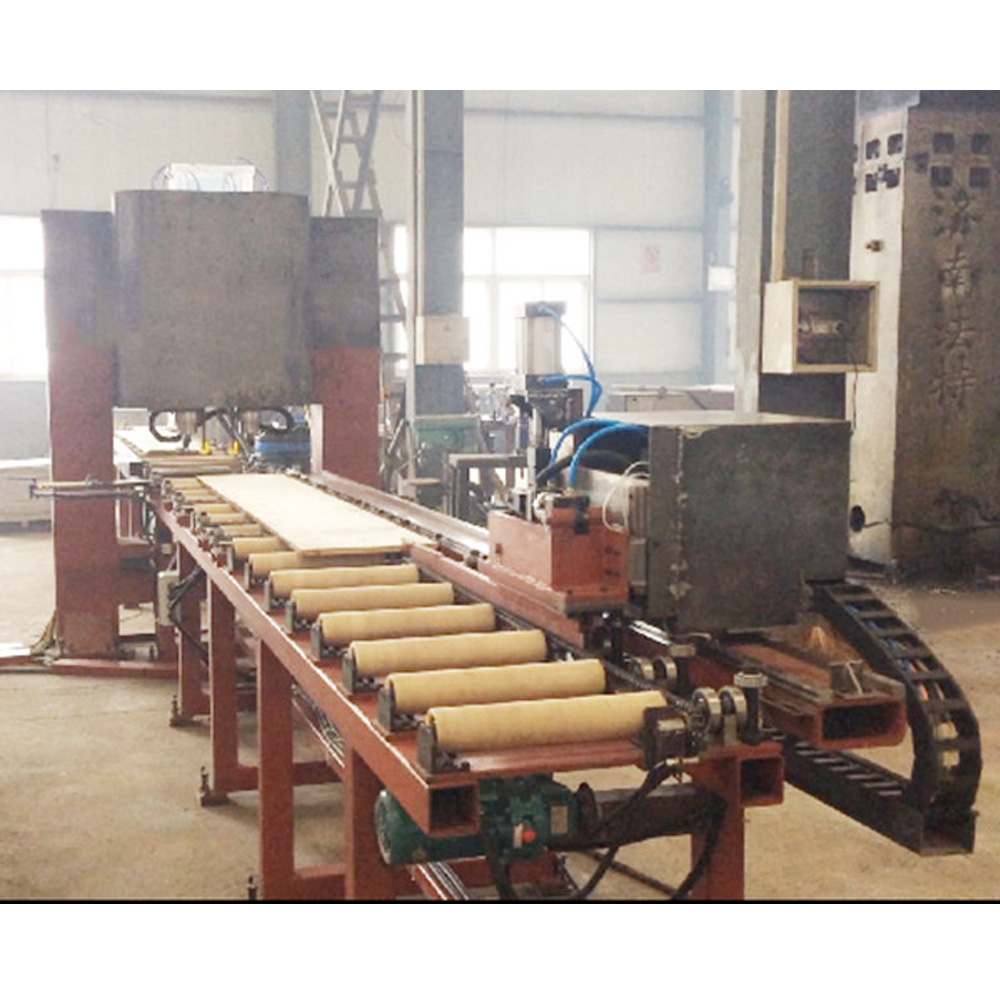

塑料復合板數控鉆
1、設備用途
該設備為按用戶的鋁塑復合板鉆孔要求設計制造的鉆床，主要用于鋁塑復合板的鉆孔。設備上安裝有2個動力頭、2個鉆孔主軸。機床加工過程數字控制，操作方便。能實現自動化、高精度、大批量生產。
2、設備組成
該設備由送進料道、數控送料小車、龍門式鉆孔機、下料道、氣動系統、控制系統組成。
2.1數控送進料道：承接毛坯料、并使料靠在一側定位，另外數控送進料道也是小車行進的導向和驅動支撐。有效長度2600毫米。
2.2、數控送料小車：夾住毛坯料并沿料道數控送進，
1
小車移動速度
0~60000 mm /min
2
小車行程(X軸)
2600毫米
3
小車伺服電機功率
1.5KW
4
夾鉗臂升降電機功率
0.25KW
5
小車驅動方式
齒輪齒條，模數m=1.25
6
小車支撐導軌規格
25mm
2.3、龍門式鉆孔機
1
鉆孔主軸端面距工作臺的距離
70~350 mm
2
鉆孔直徑范圍
≤Ф6（鋁塑復合板）
3
主軸進給方式
伺服控制進給
4
鉆削主軸數量
雙動力頭、每個動力頭1個主軸
5
鉆頭裝夾型式
ER20
6
主軸電機功率
1.5KW×2
7
主軸轉速
100-6000r/min
8
主軸端面及側面跳動度
0.02mm
9
動力頭橫向移動伺服電機功率
0.75KWX2
10
動力頭橫向行程范圍(Y1，Y2軸)
基準側
10-250mm
非基準側
200-450mm
11
主軸進給行程（Z1，Z2軸）
280mm
12
主軸進給速度
0~4000 mm /min
13
主軸進給伺服電機功率
0.75KWX2
14
驅動絲杠規格
Ф32mm
15
支撐導軌規格
Y軸30mm，Z軸25mm
